在PCB抄板設計過程中，常常是根據實物來繪制電路原理圖，所以，掌握PCB抄板實物圖反推為電路原理圖的方法將是進行PCB抄板設計的首要程序。

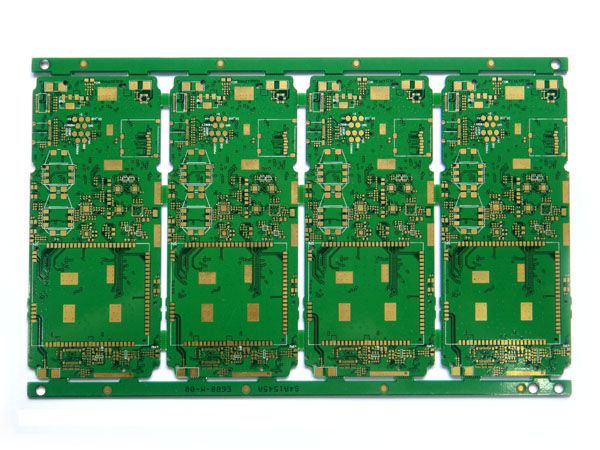

電路板廠根據PCB電路板還原電路原理圖方法

1.從電路板廠給出的經驗是要選擇體積大、引腳多并在電路中起主要作用的元器件，如集成電路、變壓器、晶體管等作畫圖基準件，然后從選擇的基準件各引腳開始畫圖，可減少出錯，防錯在制造行業也是很重要的。

2.若印制板上標有元件序號（如VD870、R330、C466等），由于這些序號有特定的規則，英文字母后首位阿拉伯?dāng)?shù)字相同的元件屬同一功能單元，因此畫圖時應巧加利用。正確區分同一功能單元的元器件，是畫圖布局的基礎，電路板廠的電路板制作方法中有很多方法都是可以套用在還原電路原理圖中的。

3.如果印制板上未標出元器件的序號，為便于分析與校對電路，最好自己給元器件編號。電路板制作廠家在設計印制板排列元器件時，為使銅箔走線最短，一般把同一功能單元的元器件相對集中布置。找到某單元起核心作用的器件后，只要順藤摸瓜就能找到同一功能單元的其它元件。

4.根據電路板廠經驗來說，正確區分印制板的地線、電源線和信號線。以電源電路為例，電源變壓器次級所接整流管的負端為電源正極，與地線之間一般均接有大容量濾波電容，該電容外殼有極性標志。也可從三端穩壓器引腳找出電源線和地線。電路板廠在印制板布線時，為防止自激、抗干擾，一般把地線銅箔設置得最寬（高頻電路則常有大面積接地銅箔），電源線銅箔次之，信號線銅箔最窄。此外，在既有模擬電路又有數字電路的電子產品中，印制板上往往將各自的地線分開，形成獨立的接地網，這也可作為識別判斷的依據。

5.為避免元器件引腳連線過多使電路圖的布線交叉穿插，導致所畫的圖雜亂無章，電源和地線可大量使用端子標注與接地符號。如果元器件較多，還可將各單元電路分開畫出，然后組合在一起。

6.畫草圖時，推薦采用透明描圖紙，用多色彩筆將地線、電源線、信號線、元器件等按顏色分類畫出。修改時，逐步加深顏色，使圖紙直觀醒目，以便分析電路。

7.熟練掌握一些單元電路的基本組成形式和經典畫法，如整流橋、穩壓電路和運放、數字集成電路等。先將這些單元電路直接畫出，形成電路圖的框架，可提高畫圖效率。

8.畫電路圖時，應盡可能地找到類似產品的電路圖做參考，會起事半功倍的作用，我們的電路板廠和各地的電路板制作廠家們就是靠這樣的方法將電路原理圖還原的。
