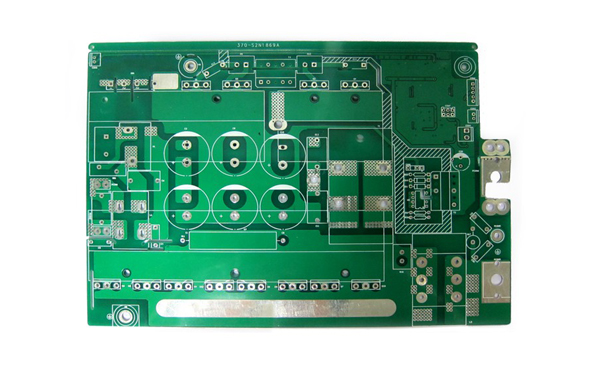

印制電路板設計應考慮焊盤的孔徑大小

按照焊盤要求進行設計是為了達到最小的直徑,該直徑至少比焊接終端小孔凸緣的最大直徑大0.5mm。必須按照ANSI/IPC 2221 要求為所有的節點提供測試焊盤。節點是指兩個或多個元器件之間的電氣連接點.一個測試焊盤需要一個信號名(節點信號名)、與印制電路板的基準點相關的x-y 坐標軸以及測試焊盤的坐標位置(說明測試焊盤位于印制電路板的哪一面).需要為SMT 提供固定裝置的資料,還需要印制電路板裝配布局的溫合技術,以在”在電路測試固定裝置”或通常被稱為”釘床固定裝置”的幫助下促進在電路中的可測試性。為了達到這個目的,需要:
1)專門用于探測的測試焊盤的直徑應該不小于0.9mm 。
2) 測試焊盤周圍的空間應大于0.6mm 而小于5mm 。如果元器件的高度大于6. 7mm,那么測試焊盤應置于該元器件5mm 以外。
3) 在距離印制電路板邊緣3mm 以內不要放置任何元器件或測試焊盤。
4) 測試焊盤應放在一個網格中2.5mm孔的中心。如果有可能,允許使用標準探針和一個更可靠的固定裝置。
5) 不要依靠連接器指針的邊緣來進行焊盤測試。測試探針很容易損壞鍍金指針。
6) 避免鍍通孔-印制電路板兩邊的探查。把測試尖端通過孔放到印制電路板的非元器件/焊接面上。
|
|
|
|
