對于醫療器械電路板的故障，一些大型的設備比如CT 、核磁等機器本身都自帶程序能檢測機器故障的大概原因，一部分電路板的故障可以通過運行檢測程序檢測出來。電路板在線測試儀是一種基于計算機技術的新型維修工具，可對電路板上的各種數字集成電路和IC進行功能測試、型號識別，利于準確判斷損壞元器件，減少整體換電路板的高額費用。數字示波器具有抗干擾強，測試準確的優點，可測頻率等多項參數，采集并儲存電路板的關鍵點的波形和數據，一旦儀器發生故障，可調出正常值對比，最快地修復儀器故障。

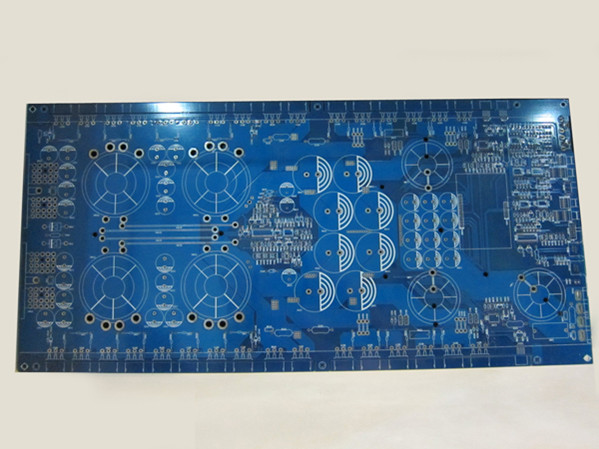

　　電路板的維修分為整體維修和電路板上的電子元器件的維修。整體維修就是用一塊好的電路板將其替換下來，使設備能夠恢復正常工作，這種維修極少采用。電子元器件的維修，醫療電子設備上的每一塊電路板上都由許多元器件組成，如：電阻、電容、二極管、各種集成塊等，通過檢測發現電路板的故障器件，更換后電路板就能恢復正常。

　　對故障電路板的維修首先對其表面進行清潔、除銹，如果熔斷絲燒壞，很多時候更換同樣規格的熔斷絲就可恢復正常工作。當確定了有問題的元件或芯片后，就需要對故障元件進行更換。早期的分立元件可以用電烙鐵、吸錫器進行拆卸和安裝，后來的表面貼裝元件可以使用熱風機進行拆卸和安裝。

　　醫療器械電路板的電子元器件的維修的步驟：

　　1 了解情況

　　詢問操作人員在故障發生前后設備的具體工作情況，如電壓、聲響、氣味、故障是突發還是漸進，做為檢修掌握的第一手資料。

　　2 分析故障

　　對設備工作原理及系統組成要熟悉，依據故障發生時的情況和平時積累的經驗做出分析和判斷。

　　3 故障檢查

　　3. 1 先看后量，對待修的電路板首先進行目測，主要看如下內容：

　?。?） 是否有斷線。

　?。?） 分立元件，如電阻、電解電容、電感、二極管、三極管等是否存在斷開現象。

　　（3） 電路板上的印制板連接線是否存在斷裂、粘連等。

　?。?） 檢查元器件有無虛焊、漏焊、插反。

在確定無上述狀況后再測量，首先用萬用表測量電路板電源和地之間的阻值，通常電路板的阻值在70-80Ω以上，若阻值太小，說明電路板上有元器件被擊穿或部分擊穿，就必須采取措施將被擊穿的元器件找出。若阻值正常，用萬用表測量板上的電阻、二極管、三極管、場效應管、撥斷開關等分立元件，其目的就是確保測量過的元件是正常的，能用萬用表解決的問題，就不要把它復雜化。

　　3.2 排除法。根據機器的工作原理和故障的情況推斷出各種可能的原因，然后由易到難逐個排除，最后剩下的無法排除的部件很有可能就是有故障的。具體到電路板來說，就是通過排除與電路板相連接而與機器故障原因相關的其他附件出現故障的可能性，來確定被懷疑的電路板是否有故障。

　　3.3 替代變換法，用性能正常的元器件或IC板替換有疑問的，以幫助確定故障來源的方法此法常用于確定板級故障，甚至可以通過替換相同的電路板的辦法來判斷電路板是否正常。

　　3.4 比較法，將有故障的儀器與同型號正常儀器的工作特征、波形、電壓等進行測量比較，從而確定故障原因的方法。此法要注意儀器外部的條件，如：

　　控制開關、旋視、按鍵、電源等設置必須相同。

　　在找到了故障元件并且經過修復或更換之后，還需進行進一步的檢查，看原有的故障現象是否已完全消失，有沒有新的故障現象。如果還有故障，就必須再從頭做起。如果沒有故障，還應對儀器內部進行仔細的直觀檢查、測試檢驗，這是儀器修復后確定是否合格的重要根據。
