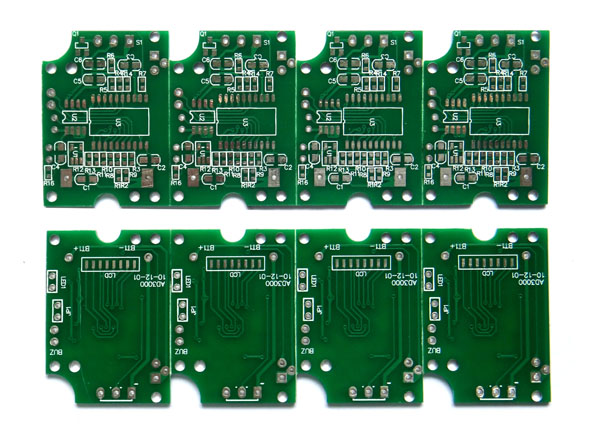

一、線路板常用術語
1. Warp與Fill: 經向(Warp),指大料(或Prepreg)的短方向,緯向(Fill)指大料(或Prepreg)的長方向。
2.橫料與直料: 多層板開料時將Panel長方向與大料長方向一致的稱為直料;將Panel長方向與大料短方向一致的稱為橫料;
3. Material Thickness(Board Thickness): 客戶圖紙或Spec無特別說明的均指成品厚度(Finished Thickness),Material Thickness無Tolerance要求時, 選用厚度最接近的板料;
4. Copper Thickness: 客戶圖紙或Spec無特別說明情況下,均指成品線路銅厚度;
5. Pitch:節距,相鄰導體中心之間的距離;
6. Solder Mask Clearance:綠油開窗的直徑;
7.LPI 阻焊油: Liquid Photo-Imaging 液態感光成像阻焊油,俗稱濕綠油;
8.SMOBC: Solder Mask On Bare Copper綠油絲印在光銅面上,一般有 SMOBC+HAL/Entek/ENIG等工藝;
9.BGA: Ball Grid Array (BGA球柵列陣):集成電路的封裝形式,其輸入輸出點是在元件底面上按柵格樣式排列的錫球;
10. Blind via(盲孔):PCB的外層與內層之間的導電連接,不繼續通到板的另一面;Buried via(埋孔):PCB的兩個或多個內層之間的導電連接(即從外層看不見的);
11. Positive Pattern:正像圖形、正片、照相原版、生產底版上的導電圖形為不透明時的圖形;
12. Negative Pattern:負像圖形,負片,照相原版、生產底版上的導電圖形是透明時的圖形。我們一般稱直蝕線路菲林、綠油擋墨菲林、干/UV綠油菲林為負片菲林;需要電鍍線路菲林、濕綠油菲林、字符菲林、碳油菲林、蘭膠菲林稱為正片菲林;
13. FPT: Fine-Pitch Technology 精細節距技術, 表面貼片元件包裝的引角中心間隔
距離為0.025”(0.0635mm)或更少;
14. Lead Free:無鉛;
15. Halogen Free:無鹵素,指環保型材料;
16. RoHS:Restriction of Use of Hazardous Substances 危險物質的限制使用,禁鉛、禁汞、禁鎘(Cadmium)、禁六價鉻(Hexavalent Chromium)與禁溴耐燃劑(Flame Retardents);
17. OSP: Organic Solderability Protector 防氧化
