模擬電路是電子競賽中的重要環節，也是難度較大的部分，下面對同學們這段時間的模擬電路制作中暴露的問題，作一分析：

一、元件布局、布線：

1、 元件安裝就近，例如集成電路某管腳連接的元件，就應該安裝在該管腳附近；

2、 布線簡潔，兩點間的連線直接連通即可，無須一段一段連，電路板上相鄰銅箔的連通無須用引線，直接在相鄰兩個銅箔上堆焊錫即可，以提高效率；

3、 信號的輸入和輸出線要短，以減少干擾；如果信號輸入線太長，就變成一根良好的接收天線，會接收到很多干擾；如果信號輸出線太長，就變成一根良好的發射天線，會干擾其他電路；

4、 對于參數不確定的元件，例如放大器放大倍數不確定，需要通過調試決定，焊接時相關元件例如反饋電阻，可用排插座代替，調試時選擇合適元件插到排插座上，這樣便于更換不同參數的元件；不要用太多的電位器。

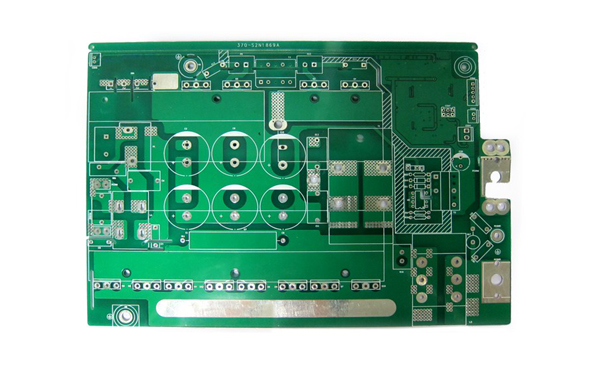

5、 布線要求橫平豎直，美觀、整齊，焊接可靠，見下面樣板。

二、電路布局、地線布置：

1、對于簡單系統電路，例如圖中的放大、濾波電路，同一個信號通過一系列電路處理，布局時按信號流程順序、呈直線布置電路，如圖所示，地線要遵循一點接地的規則，利用通用板上的長導線作為公共地線，所有要接地的元件盡量接到一根地線上去，同時為了便于測試，要用一個排針作為測試點，電源負極要接在電路末級：

2、對于稍復雜的系統電路，例如圖中的超聲測距電路，由發射和接收組成，這兩個電路在電氣上沒關聯，為了避免相互間的干擾，不能共用一根地線，應彼此分開，最后在電源供電端才能連通。

3、以上系統電路是焊在同一塊電路板上，對于多塊電路板的地線連接問題，方法是利用一塊銅箔板作為公共接地底板，所有的電路板都通過銅柱安裝在該底板上，同時利用銅柱的導電特點，把每塊電路板的地線接到底板上。

三、關于電源退偶：

每個集成電路的電源管腳要加1個退偶電容（0.1u），如果是雙電源供電，要加2個（正電源管腳和負電源管腳各1個）。

四、電路調試、故障分析：

電路調試前首先要了解電路的特征，例如是放大、還是濾波、或是比較，根據電路特征，利用實驗室儀器進行調試。

如果電路不能工作，首先用萬用表檢查集成電路電源管腳有無上電，任何優秀的電路如果沒上電，就是白搭。

如果已上電，但電路還不能工作，應該用儀器例如示波器，從電路第1級開始，測量每個電路輸出的波形看是否正常，查到哪級沒有波形，那問題就找到了；     要知道電路輸出應該是什么波形，然后用儀器測量去驗證，這就是調試；例如一個放大10倍的放大器，輸入是0.1V，那么輸出應該是1V，我們就要用示波器去觀察這個輸出是不是1V。

模擬電路測試時，測試儀器的位置及其講究，尤其在高頻放大時（10KHZ以上）情況下，正確的測試儀器位置如下：

信號源的地應加在第一級放大電路接地處（非常重要），示波器地要測哪里就加在哪里，電源地加在電路末級。

有的同學把電路板的底線焊上一根長導線，然后把信號源地、示波器地和電源地都接在這根導線上，這是不允許的，會帶來寄生干擾，表現為電路出現震蕩無法工作，尤其是在高頻放大時（10KHZ以上）情況下。
