嵌入式開發PCB設計幾點體會

文章出處:http://qyrtzss.cn/網責任編輯:恒成和電路板作者:恒成和線路板人氣:-發表時間:2015-02-06 09:39:00

這是個牽涉面大的問題。拋開其它因素,僅就PCB設計環節來說,我有以下幾點體會,供參考:

1.要有合理的走向:如輸入/輸出,交流/直流,強/弱信號,

高頻/低頻,高壓/低壓等……,它們的走向應該是呈線形的(或分離),不得相互交融。其目的是防止相互干擾。最好的走向是按直線,但一般不易實現,最不利的走向是環形,所幸的是可以設隔離帶來改善。對于是直流,小信號,低電壓PCB設計的要求可以低些。所以“合理”是相對的。

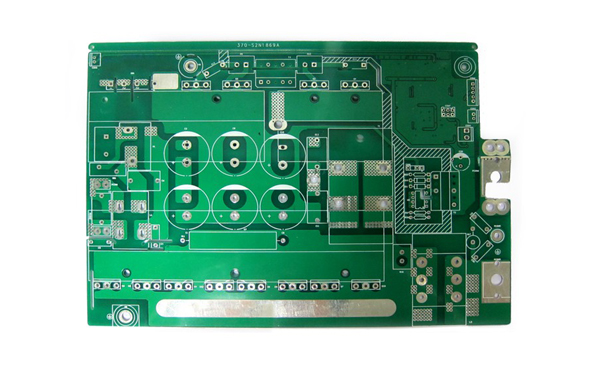

PCB

2.選擇好接地點:小小的接地點不知有多少工程技術人員對它做過多少論述,足見其重要性。一般情況下要求共點地,如:前向放大器的多條地線應匯合后再與干線地相連等等……?,F(xiàn)實中,因受各種限制很難完全辦到,但應盡力遵循。這個問題在實際中是相當靈活的。每個人都有自己的一套解決方案。如能針對具體的電路

板來解釋就容易理解。

3.合理布置電源濾波/退耦電容:一般在原理圖中僅畫出若干電源濾波/退耦電容,但未指出它們各自應接于何處。其實這些電容是為開關器件(門電路)或其它需要濾波/退耦的部件而設置的,布置這些電容應盡量靠近這些元部件,離得太遠就沒有作用了。有趣的是,當電源濾波/退耦電容布置的合理時,接地點的問題就顯得不那么明顯。

4.線條有講究:有條件做寬的線決不做細。。。
