作為電源工程師，最重要的莫過于電源設計中的PCB設計了，那么要注意哪些要點呢？百能網小編為大家?guī)砀＠傆嬃酥T多電源工程師的經驗，電源設計中PCB不可忽略的5點。

　　電源設計中僅僅就PCB設計環節來說：

　　1.首先是要有合理的走向：

　　如輸入/輸出，交流/直流，強/弱信號，高頻/低頻，高壓/低壓等...。它們的走向應該是呈線形的(或分離)，不得相互交融。其目的是防止相互干擾。最好的走向是按直線，但一般不易實現，最不利的走向是環形，所幸的是可以設隔離帶來改善。對于是直流，小信號，低電壓PCB設計的要求可以低些。所以“合理”是相對的。

　　2.選擇好接地點：接地點往往是最重要的。

　　小小的接地點不知有多少工程技術人員對它做過多少論述，足見其重要性。一般情況下要求共點地，如：前向放大器的多條地線應匯合后再與干線地相連等等...?，F(xiàn)實中，因受各種限制很難完全辦到，但應盡力遵循。這個問題在實際中是相當靈活的。每個人都有自己的一套解決方案。如能針對具體的電路板來解釋就容易理解。

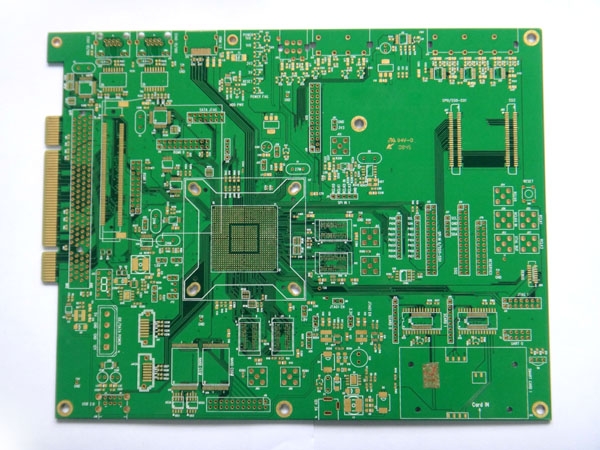

  電源設計中PCB不可忽略的5大點

　　3.合理布置電源濾波/退耦電容。

　　一般在原理圖中僅畫出若干電源濾波/退耦電容，但未指出它們各自應接于何處。其實這些電容是為開關器件(門電路)或其它需要濾波/退耦的部件而設置的，布置這些電容就應盡量靠近這些元部件，離得太遠就沒有作用了。有趣的是，當電源濾波/退耦電容布置的合理時，接地點的問題就顯得不那么明顯。

　　4.線條有講究，線徑有要求，埋孔通孔大小適當。

  有條件做寬的線決不做細；高壓及高頻線應園滑，不得有尖銳的倒角，拐彎也不得采用直角。地線應盡量寬，最好使用大面積敷銅，這對接地點問題有相當大的改善。焊盤或過線孔尺寸太小，或焊盤尺寸與鉆孔尺寸配合不當。前者對人工鉆孔不利，后者對數控鉆孔不利。容易將焊盤鉆成“c”形，重則鉆掉焊盤。導線太細，而大面積的未布線區又沒有設置敷銅，容易造成腐蝕不均勻。即當未布線區腐蝕完后，細導線很有可能腐蝕過頭，或似斷非斷，或完全斷。所以，設置敷銅的作用不僅僅是增大地線面積和抗干擾。

　　5.過孔數目，焊點，線密度。

　　有些問題雖然發生在后期制作中，但卻是PCB設計中帶來的，它們是：過線孔太多，沉銅工藝稍有不慎就會埋下隱患。所以，設計中應盡量減少過線孔。同向并行的線條密度太大，焊接時很容易連成一片。所以，線密度應視焊接工藝的水平來確定。焊點的距離太小，不利于人工焊接，只能以降低工效來解決焊接質量。否則將留下隱患。
