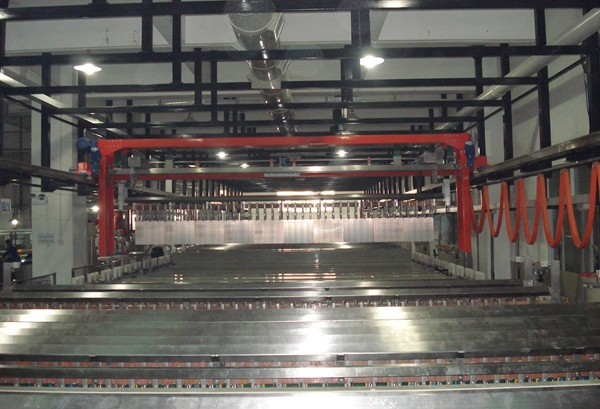

[PCB電路板]1，麻坑：麻坑是有機(jī)物污染的結(jié)果。大的麻坑通常說明有油污染。攪拌不良，就不能驅(qū)逐掉氣泡，這就會(huì)形成麻坑?？梢允褂脻?rùn)濕劑來減小它的影響,我們通常把小的麻點(diǎn)叫針孔，前處理不良、有金屬什質(zhì)、硼酸含量太少、鍍液溫度太低都會(huì)產(chǎn)生針孔，鍍液維護(hù)及工藝控制是關(guān)鍵，防針孔劑應(yīng)用作工藝穩(wěn)定劑來補(bǔ)加。

2，粗糙、毛刺：粗糙就說明溶液臟，充分過濾就可糾正（PH太高易形成氫氧化物沉淀應(yīng)加以控制）。電流密度太高、陽(yáng)極泥及補(bǔ)加水不純帶入雜質(zhì)，嚴(yán)重時(shí)都將產(chǎn)生粗糙及毛刺。

3，結(jié)合力低：如果銅鍍層未經(jīng)充分去氧化層，鍍層就會(huì)剝落現(xiàn)象，銅和鎳之間的附著力就差。如果電流中斷，那就將會(huì)在中斷處，造成鎳鍍層的自身剝落，溫度太低嚴(yán)重時(shí)也會(huì)產(chǎn)生剝落。

4，鍍層脆、可焊性差：當(dāng)鍍層受彎曲或受到某種程度的磨損時(shí)，通常會(huì)顯露出鍍層脆。這就表明存在有機(jī)物或重金屬什質(zhì)污染，添加劑過多、夾帶的有機(jī)物和電鍍抗蝕劑，是有機(jī)物污染的主要來源，必須用活性炭加以處理，添加濟(jì)不足及PH過高也會(huì)影響鍍層脆性。

5，鍍層發(fā)暗和色澤不均勻：鍍層發(fā)暗和色澤不均勻，就說明有金屬污染。因?yàn)橐话愣际窍儒冦~后鍍鎳，所以帶入的銅溶液是主要的污染源。重要的是，要把掛具所沾的銅溶液減少到最低程度。為了去除槽中的金屬污染，尤其是去銅溶液應(yīng)該用波紋鋼陰極，在2~5安/平方英尺的電流密度下，每加侖溶液空鍍5安培一小時(shí)。前處理不良、低鍍層不良、電流密度太小、主鹽濃度太低、電鍍電源回路接觸不良都會(huì)影響鍍層色澤。

6，鍍層燒傷：引起鍍層燒傷的可能原因：硼酸不足，金屬鹽的濃度低、工作溫度太低、電流密度太高、PH太高或攪拌不充分。

7，淀積速率低：PH值低或電流密度低都會(huì)造成淀積速率低。

8，鍍層起泡或起皮：鍍前處理不良、中間斷電時(shí)間過長(zhǎng)、有機(jī)雜質(zhì)污染、電流密度過大、溫度太低、PH太高或太低、雜質(zhì)的影響嚴(yán)重時(shí)會(huì)產(chǎn)生起泡或起皮現(xiàn)象。

9，陽(yáng)極鈍化：陽(yáng)極活化劑不足，陽(yáng)極面積太小電流密度太高。

關(guān)注[恒成和線路板]微信公眾平臺(tái)，了解更多行業(yè)資訊和最新動(dòng)態(tài)?。ㄎ⑿盘?hào)：PCBHCH）
