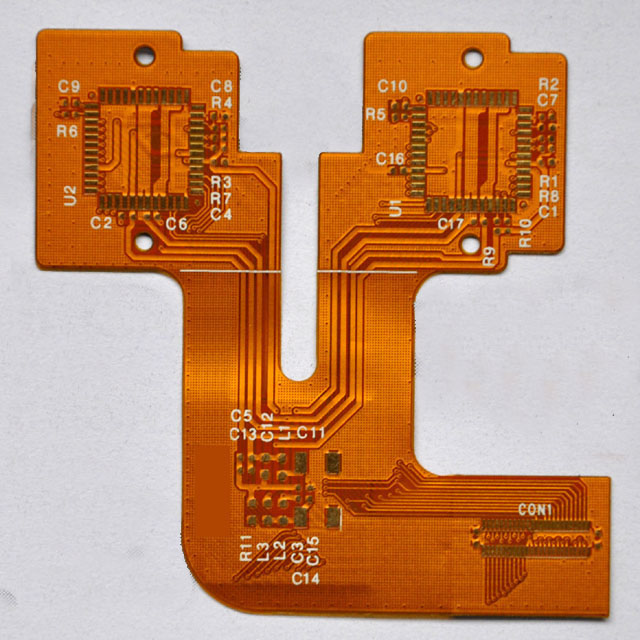

1．軟性PCB分類

軟性PCB通常根據導體的層數和結構進行如下分類：

1.1單面軟性PCB

單面軟性PCB，只有一層導體，表面可以有覆蓋層或沒有覆蓋層。所用的絕緣基底材料，隨產品的應用的不同而不同。一般常用的絕緣材料有聚酯、聚酰亞胺、聚四氟乙烯、軟性環氧-玻璃布等。

單面軟性PCB又可進一步分為如下四類：

1）無覆蓋層單面連接的

這類軟性PCB的導線圖形在絕緣基材上，導線表面無覆蓋層。像通常的單面剛性PCB一樣。這類產品是最廉價的一種，通常用在非要害且有環境保護的應用場合。其互連是用錫焊、熔焊或壓焊來實現。它常用在早期的電話機中。

2）有覆蓋層單面連接的

這類和前類相比，只是根據客戶要求在導線表面多了一層覆蓋層。覆蓋時需把焊盤露出來，簡單的可在端部區域不覆蓋。要求精密的則可采用余隙孔形式。它是單面軟性PCB中應用最多、最廣泛的一種，在汽車儀表、電子儀器中廣泛使用。

3）無覆蓋層雙面連接的

這類的連接盤接口在導線的正面和背面均可連接。為了做到這一點，在焊盤處的絕緣基材上開一個通路孔，這個通路孔可在絕緣基材的所需位置上先沖制、蝕刻或其它機械方法制成。它用于兩面安裝元、器件和需要錫焊的場合，通路處焊盤區無絕緣基材，此類焊盤區通常用化學方法去除。

4）有覆蓋層雙面連接的

這類與前類不同處是表面有一層覆蓋層。但覆蓋層有通路孔，也允許其兩面都能端接，且仍保持覆蓋層。這類軟性PCB是由兩層絕緣材料和一層金屬導體制成。被用在需要覆蓋層與周圍裝置相互絕緣，并自身又要相互絕緣，末端又需要正、反面都連接的場合。

  1.2雙面軟性PCB

  雙面軟性PCB，有兩層導體。這類雙面軟性PCB的應用和優點與單面軟性PCB相同，其主要優點是增加了單位面積的布線密度。它可按有、無金屬化孔和有、無覆蓋層分為：a無金屬化孔、無覆蓋層的；b無金屬化孔、有覆蓋層的；c有金屬化孔、無覆蓋層的；d有金屬化孔、有覆蓋層的。無覆蓋層的雙面軟性PCB較少應用。

1.3多層軟性PCB

軟性多層PCB如剛性多層PCB那樣，采用多層層壓技術，可制成多層軟性PCB。最簡單的多層軟性PCB是在單面PCB兩面覆有兩層銅屏蔽層而形成的三層軟性PCB。這種三層軟性PCB在電特性上相當于同軸導線或屏蔽導線。最常用的多層軟性PCB結構是四層結構，用金屬化孔實現層間互連，中間二層一般是電源層和接地層。

多層軟性PCB的優點是基材薄膜重量輕并有優良的電氣特性，如低的介電常數。用聚酰亞胺薄膜為基材制成的多層軟性PCB板，比剛性環氧玻璃布多層PCB板的重量約輕1/3，但它失去了單面、雙面軟性PCB優良的可撓性，大多數此類產品是不要求可撓性的。 多層軟性PCB可進一步分成如下類型：

1）撓性絕緣基材上構成多層PCB，其成品規定為可以撓曲：這種結構通常是把許多單面或雙面微帶可撓性PCB的兩面端粘結在一起，但其中心部分并末粘結在一起，從而具有高度可撓性。為了具有所希望的電氣特性，如特性阻抗性能和它所互連的剛性PCB相匹配，多層軟性PCB部件的每個線路層，必須在接地面上設計信號線。為了具有高度的可撓性，導線層上可用一層薄的、適合的涂層，如聚酰亞胺，代替一層較厚的層壓覆蓋層。金屬化孔使可撓性線路層之間的z面實現所需的互連。這種多層軟性PCB最適合用于要求可撓性、高可靠性和高密度的設計中。

2）在軟性絕緣基材上構成多層PCB，其成品末規定可以撓曲：這類多層軟性PCB是用軟性絕緣材料，如聚酰亞胺薄膜，層壓制成多層板。在層壓后失去了固有的可撓性。當設計要求最大限度地利用薄膜的絕緣特性，如低的介電常數、厚度均勻介質、較輕的重量和能連續加工等特性時，就采用這類軟性PCB。例如，用聚酰亞胺薄膜絕緣材料制造的多層PCB比環氧玻璃布剛性PCB的重量大約輕三分之一。

3）在軟性絕緣基材上構成多層PCB，其成品必須可以成形，而不是可連續撓曲的：這類多層軟性PCB是由軟性絕緣材料制成的。雖然它用軟性材料制造，但因受電氣設計的限制，如為了所需的導體電阻，要求用厚的導體，或?yàn)榱怂璧淖杩够螂娙?，要求在信?hào)層和接地層之間有厚的絕緣隔離，因此，在成品應用時它已成形。術語“可成型的”定義為：多層軟性PCB部件具有做成所要求的形狀的能力，并在應用中不能再撓曲。在航空電子設備單元內部布線中應用。這時，要求帶狀線或三維空間設計的導體電阻低、電容耦合或電路噪聲極小以及在互連端部能平滑地彎曲成90啊Ｓ鎂塒Ｑ前繁∧げ牧現瞥傻畝嗖閎硇訮CB實現了這種布線任務。因?yàn)榫埘啺繁∧つ透邷?、有可撓性、而且總的電氣和機械特性良好。為了實現這個部件截面的所有互連，其中走線部分進一步可分成多個多層撓性線路部件，并用膠粘帶合在一起，形成一條印制電路束。

1.4剛性-軟性多層PCB

該類型通常是在一塊或二塊剛性PCB上，包含有構成整體所必不可少的軟性PCB。軟性PCB層被層壓在剛性多層PCB內，這是為了具有特殊電氣要求或?yàn)榱艘由斓絼傂噪娐吠饷?，以朝代Z平面電路裝連能力。這類產品在那些把壓縮重量和體積作為關鍵，且要保證高可靠性、高密度組裝和優良電氣特性的電子設備中得到了廣泛的應用。

剛性－軟性多層PCB也可把許多單面或雙面軟性PCB的末端粘合壓制在一起成為剛性部分，而中間不粘合成為軟性部分，剛性部分的Z面用金屬化孔互連?？砂芽蓳闲跃€路層壓到剛性多層板內。這類PCB越來越多地用在那些要求超高封裝密度、優良電氣特性、高可靠性和嚴格限制體積的場合。

已經有一系列的混合多層軟性PCB部件設計用于軍用航空電子設備中，在這些應用場合，重量和體積是至關重要的。為了符合規定的重量和體積限度，內部封裝密度必須極高。除了電路密度高以外，為了使串?dāng)_和噪聲最小，所有信號傳輸線必須屏蔽。若要使用屏蔽的分離導線，則實際上不可能經濟地封裝到系統中。這樣，就使用了混合的多層

軟性PCB來實現其互連。這種部件將屏蔽的信號線包含在扁平帶狀線軟性PCB中，而后者又是剛性PCB的一個必要組成部分。在比較高水平的操作場合，制造完成后，PCB形成一個90暗腟形彎曲，從而提供了z平面互連的途徑，并且在x、y和z平面振動應力作用下，可在錫焊點上消除應力-應變。
