蘋果開啟主板技術革命，PCB 廠商的未來在哪里？

文章出處：http://qyrtzss.cn網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2018-05-22 18:22:00

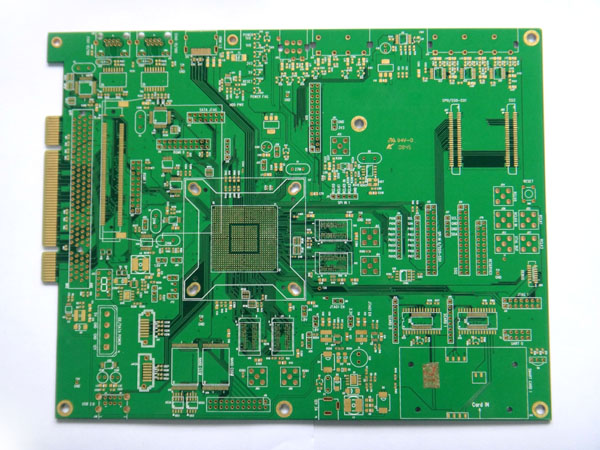

PCB

一直以來，蘋果公司是手機乃至整個消費電子行業的技術引領者。蘋果的每一次技術革新，都會給產業鏈帶來舉足輕重的影響。去年，iPhone 8/8P和iPhone X的相繼發布，又在整個業界刮起一陣“旋風”。

　　在硬件技術上，iPhone 8/8P 和 iPhone X 的最大亮點是其帶來的 A11 仿生處理器。據集微網了解，A11 延用了 A10 處理器所用的 TSMC InFoWLP 工藝，但制程從 16nm 縮減至 10nm，這也是其體積變小、性能提升的重要原因之一。值得注意的是，在 10nm 制程相對應的主板中，竟革命性地將 IC 載板的精細線路制造技術 mSAP(改進型半加成法)導入了 PCB 行業，或開啟新一輪主板“革命”。

　　實際上，主板的這種技術演進也有一個專有名詞：類載板(Substrate-Like PCB，簡稱SLP)。

　　什么是類載板?

　　現在智能手機一般采用 HDI 高密度互聯板作為 PCB 方案，在一塊小小的電路板上就可以搭載大量的芯片和電路元器件。但是隨著電子產品進一步向小型化發展，任意層的 HDI 也逐漸無法滿足廠商的要求。

　　相比于 HDI，類載板進一步縮短了線寬線距。據悉，HDI 的線寬線距約為 50 微米，而類載板的規格需求則是 30 微米。同時，類載板的精度比傳統 HDI 板高，但精度等級達不到 IC 載板，是一種性能介于兩者之間的產品。因此，類載板雖然屬于 PCB 硬板卻可以為更加精密的電路元器件提供平臺。

　　目前，類載板的制作方法是在 HDI 技術基礎上采用 mSAP(半加成法)制程。據了解，mSAP 技術主要針對傳統減成法的制作困境，以及加成法精細線路制作的既存問題進行了改良，是一種融合封裝載板和高密度互連技術的一種獨特的生產工藝。一般高端的 HDI 線寬線距最細小可以達到大約 40 微米，mSAP 可以更細小，達到 30 或者 25 微米。

　　值得一提的是，繼 iPhone 8/8P 和 iPhone X 引入類載板之后，三星今年最新發布的 Galaxy S9 也使用了類載板。在蘋果和三星的帶動之下，相信未來也會有越來越多的智能手機選擇采用類載板。

　　正是因?yàn)榭吹竭@一市場的發展前景，目前已有多家 PCB 大廠投入類載板的研制和生產，并已具備類載板產能。
