科普:你知道電路板上的黑疙瘩是干什么用的嗎

文章出處:http://qyrtzss.cn網責任編輯:恒成和電路板作者:恒成和線路板人氣:-發(fā)表時間:2017-05-26 18:00:00

現在很多日用電子產品都非常便宜,比如計算器、遙控器之類的,它們實在太便宜了,以至于成本控制的過程不允許讓生產廠商將每一片芯片都封裝好,于是“牛屎片”便產生了。

電路板

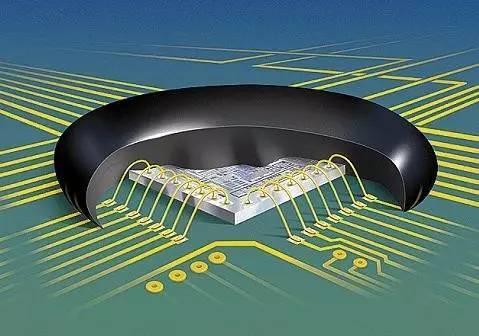

它的學名叫做COB(Chip On Board),你一定在很多便宜的電子產品中見到它。這種封裝形式采用黑色的樹脂將切割好的晶圓蓋住,從中引出你所需要的引腳,并不需要更加精細的封裝加工,也不需要什么引腳。整個芯片最脆弱的部分就被簡單的保護起來。晶圓直接連接在電路板上。這樣的設計基本沒有考慮到要復用和修理的問題,用壞了就再買新的——是這種設計的基本思想。你想真的拿成品中的“牛屎片”來做些別的設計嗎?向下看

電路板

通常情況下,這些“芯片”對我們實驗者來說是非常缺德的,你不可能把它們從電路板上完好無損的拆下來,我們又沒有任何關于其功能、引腳排布、部件號等信息或文檔可以參考。不過依然,有強人能夠做到這一點,Reddit用戶BarockObongle在設計自己的迷你NES主機(就是紅白機啦)的時候想要在機殼上安裝一個手柄,但手柄的控制器他又不想弄得太復雜。最好的辦法就是使用一個已有的手柄,將其功能移植進去。

電路板

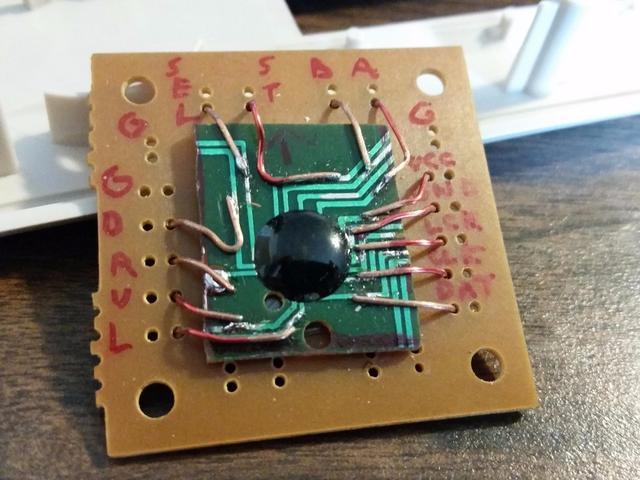

他將成品手柄上的整片電路板都裁剪下來,并從原有的線路中焊接出引出線。當然,他很明確的知道這個“芯片”的功能和作用,并且通過實驗也找到了該芯片的引腳功能和數據輸出格式。這樣,他就可以在自己的設計中也使用這塊“芯片”了。平常我們自己使用這種“芯片”的機會可能不多,如果你想用的話,少不了要對外圍電路進行一番摸索……
