關于PCB的五個小經驗

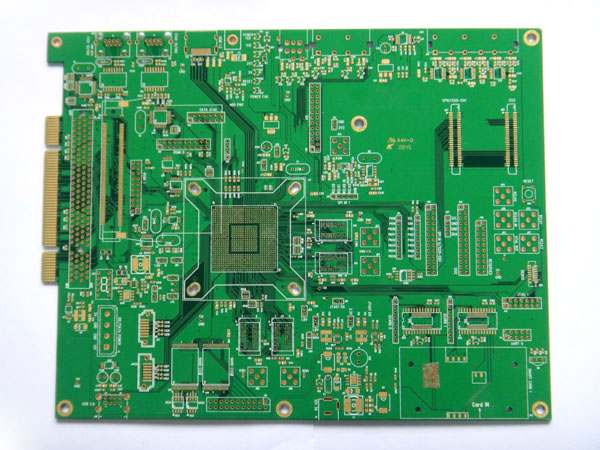

一,器件名稱:
如果有幾個版本的電路,或者是一個電路前后改版。相同電路部分,標識也應該前后相同。不要在一個版本里面使用R8,而另外一個版本里面使用R9。
這樣別人(你所服務的對象)在看第一個版本的時候,對器件名稱形成的印象和思維不會在看第二個版本的時候變成無效,思維的連續性很重要。這樣也減少了出錯的機會。千萬不要使用軟件的自動命名功能。
二,Via
我們設計IC的時候,經常要考慮Via的寄生的,主要是電阻。但在設計PCB時,以前基本沒有考慮。當然,我們的PCB layout工程師也沒有考慮。
主要電源或其他重要地點都有去耦和旁路電容。這些電容一般應該盡量放在芯片引腳旁邊,不過由于位置的緣故往往放在另外一邊,就需要通過過孔。在有些場合,我們特意選擇了低ESR/ESL的電容,可是一個過孔往往讓我們的錢白花了。過孔的寄生電阻往往比線電阻要大。
解決辦法:最好放在同一面,如果必須放在另一面,進入芯片的引腳最后從下一個面再通過過孔回來。這樣寄生電阻反而其中濾波的效果。
不過這樣會產生一個電容到芯片內部的一個過孔電阻,究竟有多大改善其實也不好說。想來對外部的干擾進來還是增加了一定的抵御能力。
另外,如果可以多放via,應該盡量多放,反正不會增加額外的成本。我們在IC design時經常這樣干。一方面減小寄生電阻,另一方面增加可靠性,增加生產的良率。
三,這個關于生產上的要求了
對于電阻,我們一般沒有管方向,如果去看日本人的PCB板,經常發現他們電阻的色碼方向也是一致,別人看起來會很方便的,而且給人一看就知道這個公司的管理水平怎么樣。事實卻是如此,我們平時配電腦,選哪家的主板顯卡什么的,就看看別人的電路板就可以知道這家公司的產品究竟怎么樣。
四,線寬
對于信號線與電源盡量走寬。
五,原理圖的封裝和layout封裝的引腳順序最好一致,方便對比閱讀,而且不容易出錯。
可能這個問題在多數設計工程師是常識。不過我們遇到了這個問題。
