多層電路板的制作

文章出處:http://qyrtzss.cn/網責任編輯:恒成和電路板作者:恒成和線路板人氣:-發表時間:2021-09-17 23:11:00

多層電路板制造過程,目前多是減成法,即將原材料覆銅板上的多余銅箔減去形成導電圖形。減去之法多是用化學腐蝕,最經濟且高效率。只是化學腐蝕無差別攻擊,故需對所需之導電圖形進行保護,要在導電圖形上涂覆一層抗蝕劑,再將未保護之銅箔腐蝕減去。早期之抗蝕劑是以絲網印刷方式將抗蝕油墨以線路形式印刷完成,故稱“印制電路板(printed circuit)”。只是隨著電子產品越來越精密化,印制線路的圖像解析度無法滿足產品需求,繼而引用光致抗蝕劑作為圖像解析材料。光致抗蝕劑是一種感光材料,對一定波長的光源敏感,與之形成光化學反應,形成聚合體,只需使用圖形底片對圖形進行選擇性曝光后,再通過顯影液(例1%碳酸鈉溶液)將未聚合之光致抗蝕劑剝除,即形成圖形保護層。



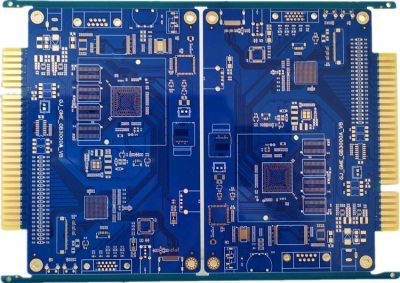

http://qyrtzss.cn/PCBdianlubanyingban.shtml




在目前的多層電路板制造過程中,還有層間導通功能是通過金屬化孔來實現的,故PCB制作過程中還需進行鉆孔作業,并對孔實現金屬化電鍍作業,最終實現層間導通。

多層電路板制造過程以常規六層PCB的制作流程簡言之:

一、先做兩塊無孔雙面板

開料(原材雙面覆銅板)-內層圖形制作(形成圖形抗蝕層)-內層蝕刻(減去多余銅箔)

二、將兩張制作好的內層芯板用環氧樹脂玻纖半固化片粘連壓合

將兩張內層芯板與半固化片鉚合,再在外層兩面各鋪上一張銅箔用壓機在高溫高壓下完成壓制,使之粘連結合。關鍵材料為半固化片,成分與原材相同,也是環氧樹脂玻纖,只是其為未完全固化態,在7-80度溫度下會液化,其中添加有固化劑,在150度時會與樹脂

交聯反應固化,之后不再可逆。通過這樣一個半固態-液態-固態的轉化,在高壓力下完成粘連結合。

三、常規雙面板制作

鉆孔-沉銅板電(孔金屬化)-外層線路(形成圖形抗蝕層)-外層蝕刻-阻焊(印刷綠油,文字)-表面涂覆(噴錫,沉金等)-成形(銑切成形)。

恒成和線路板作為專業的FPC生產廠家,我們在數碼相機、汽車衛星方向定位裝置、液晶電視、筆記本電腦、醫療儀器、智能機器人、手機等通信領域都有涉足和研發,非常感謝眾多客戶對恒成和的支持,愿意與我們攜手共進,歡迎更多的客戶來洽談合作。
