1.電路板原理—簡介

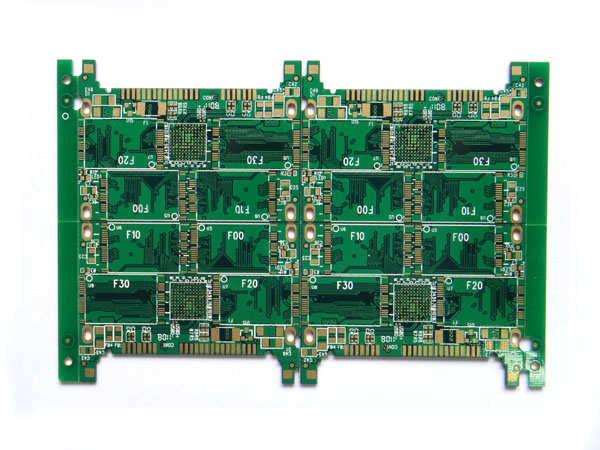

　　電路板(Printed Circuit Board，簡稱PCB)，又稱線路板、PCB板、鋁基板、高頻板、超薄線路板、超薄電路板、印刷(銅刻蝕技術)電路板等，是重要的電子部件，是電子元件的支撐體，是電子元器件線路連接的提供者。傳統的電路板，采用印刷蝕刻阻劑的工法，做出電路的線路及圖面，因此被稱為印刷電路板或印刷線路板。由于電子產品不斷微小化跟精細化，目前大多數的電路板都是采用貼附蝕刻阻劑(壓膜或涂布)，經過曝光顯影后，再以蝕刻做出電路板。

2.電路板原理—結構

　　電路板主要由焊盤、過孔、安裝孔、導線、元器件、接插件、填充、電氣邊界等組成。常見的板層結構包括單層板(Single Layer PCB)、雙層板(Double Layer PCB)和多層板(Multi Layer PCB)三種。各組成部分的主要功能如下：

　　焊盤：用于焊接元器件引腳的金屬孔。

　　過孔：有金屬過孔和非金屬過孔，其中金屬過孔用于連接各層之間元器件引腳。

　　安裝孔：用于固定電路板。

　　導線：用于連接元器件引腳的電氣網絡銅膜。

　　接插件：用于電路板之間連接的元器件。

　　填充：用于地線網絡的敷銅，可以有效的減小阻抗。

　　電氣邊界：用于確定電路板的尺寸，所有電路板上的元器件都不能超過該邊界。

3.電路板原理

　　電路板的工作原理：是利用板基絕緣材料隔離開表面銅箔導電層，使得電流沿著預先設計好的路線在各種元器件中流動完成諸如做功、放大、衰減、調制、解調、編碼等功能。

　　在最基本的PCB上，零件集中在其中一面，導線則集中在另一面上。因?yàn)閷?dǎo)線只出現在其中一面，所以這種PCB叫作單面板。多層板，多層有導線，必須要在兩層間有適當?shù)碾娐愤B接才行，這種電路間的橋梁叫做導孔。電路板的基本設計過程可分為以下四個步驟：

　　(1)電路原理圖的設計---電路原理圖的設計主要是利用Protel DXP的原理圖編輯器來繪制原理圖。

　　(2)生成網絡報表---網絡報表就是顯示電路原理與中各個元器件的鏈接關系的報表，它是連接電路原理圖設計與電路板設計的橋梁與紐帶，通過電路原理圖的網絡報表，可以迅速地找到元器件之間的聯系，從而為后面的PCB設計提供方便。

　　(3)印刷電路板的設計---印刷電路板的設計即我們通常所說的PCB設計，它是電路原理圖轉化成的最終形式，這部分的相關設計較電路原理圖的設計有較大的難度，我們可以借助Protel DXP的強大設計功能完成這一部分的設計。

　　(4)生成印刷電路板報表---印刷電路板設計完成后，還需生成各種報表，如生成引腳報表、電路板信息報表、網絡狀態報表等，最后打印出印刷電路圖。
