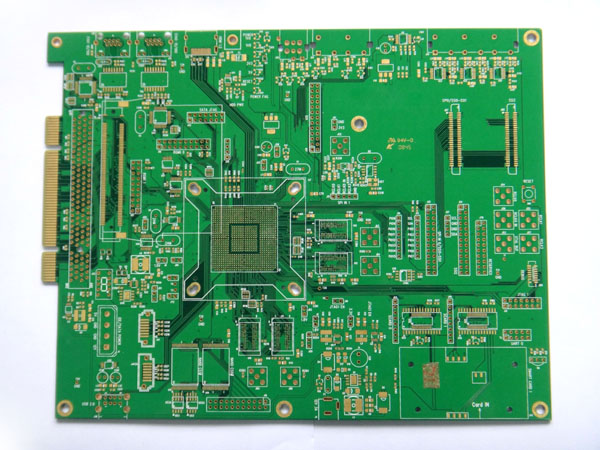

在ALLEGRO PCB設計中，肯定要設計焊盤，過孔之類的。這些焊盤過孔需要一個標準化的命名方法，這樣在查看時，方便識別。今天就分享一下電路板工廠標準化命名方法，這個各個公司會不一樣，由PCB設計主管來制定命名方法，下面的所有PCB設計工程師都要按這個標準來制作。

1，通孔焊盤

命名格式：THC(R，O)90x60d40x20

說明：THC表示通孔圓孔，THR代表長方形焊盤（正方形就長寬一樣），THO為橢圓形焊盤

90x60代表長90mil，寬60mil，如果是圓形就寫一個數字就好

d40x20代表孔內徑為長40mil，寬20mil的孔，原創今日頭條：臥龍會IT技術

還有一種就是THC（O)N,后面加個N(即NTH)代表的是非金屬化孔焊盤

2，表貼焊盤

命名格式：SMDC(R,O)90x60

說明：這個跟上面通孔焊盤的命令有異曲同工之處，C代表圓形，比如MARK點就是圓形的，R代表長方形的，這是最多的，O代表是橢圓形的。

后面的90x60就是長寬。

這些表貼元件一般都是指在正面的焊盤，一般建封裝是以正面為常用元件面的。如果有特殊的在做封裝時要放在反面，那就后面加個_b，比如SMDC90X60_b，代表是放在反面的焊盤

3，過孔

命名格式：VIA40d20

說明：這個大家應該也能猜出來是什么意思，這就是外徑為40mil，內徑為20mil的過孔。過孔沒有焊盤那么復雜，只要一個格式就可以，主要的設置外徑與內徑就可以。

還有一個需要注意的是，如果我們用毫米為單位，那有可能會有小數點出現，小數點的話，我們可以用r來代替。比如THC2r5x1d1r2x0r6，這個代表的是外徑長為2.5mm,寬為1mm，內徑為長1.2mm，寬為0.6mm的橢圓焊盤橢圓通孔的焊盤。

通過這樣的標準化，一個公司每個人都用這樣的格式來設計焊盤，就能形成一個標準化的焊盤庫，建立好后，人人都可以調用。如果不做標準化設計，每個人都隨便取名，自己都不知道這個名字的焊盤代表的是什么樣尺寸，還需要去打開看一下才知道。更不用說其他人來調用這你個焊盤時，肯定不知道你寫的焊盤名字代表的是什么意思。

給你看一個焊盤名字：RX0_85Y1_80T，誰知道這個焊盤是什么尺寸。不是本人肯定不知道是什么意思。不過也有可能是一個公司的標準焊盤名字，只是你不知道它的取名方法而己。
