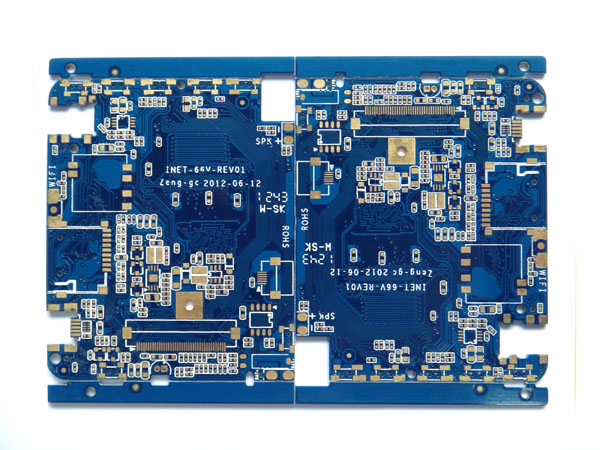

在PCB（印制電路板）中，印制導線用來實現電路元件和器件之間電氣連接，是PCB中的重要組件，PCB導線多為銅線，銅自身的物理特性也導致其在導電過程中必然存在一定的阻抗，導線中的電感成分會影響電壓信號的傳輸，而電阻成分則會影響電流信號的傳輸，在高頻線路中電感的影響尤為嚴重，因此，在PCB設計中必須注意和消除印制導線阻抗所帶來的影響。

1 印制導線產生干擾的原因

PCB上的印制導線通電后在直流或交流狀態下分別對電流呈現電阻或感抗，而平行導線之間存在電感效應，電阻效應，電導效應，互感效應；一根導線上的變化電流必然影響另一根導線，從而產生干擾；PCB板外連接導線甚至元器件引線都可能成為發射或接收干擾信號的天線。印制導線的直流電阻和交流阻抗可以通過公式和公式來計算，R＝PL/S和XL＝2πfL式中L為印制導線長度，s為導線截面積（mm2），ρ為銅的電阻率，TT為常數，f為交流頻率。正是由于這些阻抗的存在，從而產生一定的電位差，這些電位差的存在，必然會帶來干擾，從而影響電路的正常工作。

2 PCB電流與導線寬度的關系

PCB導線寬度與電路電流承載值有關，一般導線越寬，承載電流的能力越強。在實際的PCB制作過程中，導線寬度應以能滿足電氣性能要求而又便于生產為宜，它的最小值以承受的電流大小而定，導線寬度和間距可取0.3mm(12mil)。導線的寬度在大電流的情況下還要考慮其溫升問題。PCB設計銅鉑厚度、線寬和電流關系表1所示。
